什么是静态时序分析（STA）中的slack

Table of Contents

在熟练的VLSI物理实现工程师的手中，完美的timing不仅仅是一种可能性；它是被保证的。是的，每一次！

Slack
#

SLACK是信号在电路节点上实际到达时间actual arrival time (AAT)和要求到达时间required arrival time (RAT)之间的差额。要求到达时间（RAT）是信号在不违反时间约束的情况下到达节点的最晚时间。相比之下，实际到达时间（AAT）是根据设计延迟，计算信号到达节点的实际时间。Slack可以是正的、负的或零。

Slack有两种。SETUP Slack（用于最坏的延迟路径）或HOLD Slack（用于最佳延迟路径），我们可以有两个公式来计算Slack：

Setup Slack = 所需到达时间（RAT）—实际到达时间（AAT）
Hold Slack = 实际到达时间（AAT）—所需到达时间（RAT）

正Slack意味着设计是按照规格工作的，并且有更多的时序余量margin。
零Slack意味着设计恰好满足所需的规格，并且没有时序余量margin。
负Slack意味着设计没有达到指定的时序要求，有时序违例timing violation。

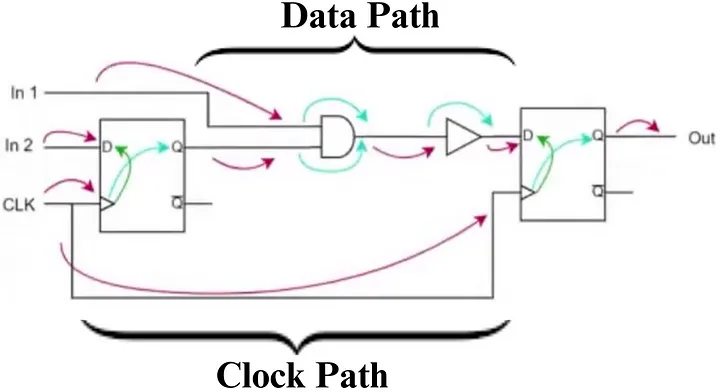

让我们来看看寄存器到寄存器时序slack分析的一个例子。它也可以称为触发器到触发器时序分析。时序分析主要有四种类型的路径。这些是：

input到output
input到register
register到output
register到register

但是，为了使事情易于理解和简单，我们首先以register到register时序分析为例。

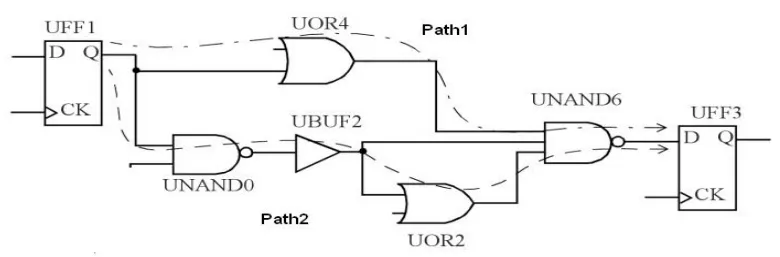

在这里，UFF1被称为launch flop，因为它启动/产生数据，UFF3被称为Capture flop，因为它捕获了Launch Flop启动的数据。这只是一些花哨的英语词汇而已，可以不用理会。

clk到Q延迟[Tclk→q]：检测到时钟边沿后，触发器需要一些时间来处理输入数据并传播正确的输出。这个时间间隔被称为clk到Q延迟（Tclk→q）。它是指在检测到时钟信号边沿后，触发器的输出（Q）改变状态所需的时间。

path1和path2的延迟计算如下。

path1的延迟=Tpropogation(UOR4)+Tpropogation(UNAND6)=5ns+6ns=11ns
path2 = Tpropogation(UNAND0) + Tprogation(UBUF2) + Tpropogation(UOR2) + Tpropogation(UNAND6) = 6ns + 2ns + 5ns + 6ns = 19ns

因此，path2是最长的路径，延迟最高，path1是最短路径，延迟最小或最佳。

register到register的 setup Slack
#

选择最大延迟路径进行setup分析。在这里，也就是path2。

在这里，假设时钟周期（Tclk）=30ns，

实际到达时间 = Tclk→q(UFF1) + Tpropogation(UNAND0) + Tpropogation(UBUF2) + Tpropogation(UOR2) + Tpropogation(UNAND6) = 3ns + 19ns =22ns

所需到达时间 = Tclk — Tsetup(UFF3) = 30ns — 3ns = 27ns

setup Slack = 所需到达时间 — 实际到达时间 = 27ns — 22ns = +5ns（正数）

在这里，由于Setup Slack值为正值，因此没有违反setup timing！

Setup Slack的负值意味着数据在setup timing时间窗口之外到达。

在这里，假设时钟周期相同，即Tclk = 30ns，

实际到达时间 = Tclk→q(UFF1) + Tpropogation(UOR4) + Tpropogation(UNAND6) = 3ns + 11ns = 14ns
所需到达时间 = Thold（UFF3）=2.5ns
hold slack = 实际到达时间 — 要求到达时间 = 14ns — 2.5ns =+ 11.5ns（正数）

在这里，由于hold Slack值为正，因此没有违反hold timing！

Hold Slack的负值意味着信号值从一个寄存器传播到下一个寄存器的速度太快。

最常见的hold timing修复是在寄存器之间添加buffer，这增加了满足hold timing约束的组合逻辑延迟。

有趣的是，时钟频率不影响hold timing。
